معدات طلاء شريط الحافة يطبق طبقة متواصلة وموحدة من المادة اللاصقة أو الطلاء التمهيدي أو الطلاء أو الطلاء الوظيفي على مواد ربط الحواف - الشرائط الضيقة من PVC أو ABS أو الميلامين أو القشرة أو الأكريليك المستخدمة لإنهاء الحواف المكشوفة لأثاث الألواح والخزائن. يقع خط الطلاء في أعلى مكبس ربط الحافة أو في أسفله كخطوة نهائية بعد العملية، وتحدد دقته بشكل مباشر جودة الالتصاق واتساق السطح والدرجة المرئية النهائية للربط.
في صناعة الأثاث اللوحي بكميات كبيرة، تعد جودة شريط الحافة أحد المؤشرات الأكثر وضوحًا لدرجة المنتج. تشير الحافة المطلية بشكل سيء - التوزيع غير المتساوي للمادة اللاصقة، ومسامية السطح، وعدم تناسق الألوان - إلى فشل الجودة بغض النظر عن مدى جودة إعداد لوحة الركيزة. ولهذا السبب، أصبحت معدات الطلاء المخصصة، بدلاً من التطبيق اليدوي أو المضمن، معيارًا قياسيًا في إنتاج نطاقات الحواف متوسطة إلى كبيرة الحجم منذ أوائل العقد الأول من القرن الحادي والعشرين.
تم تقييم سوق نطاقات الحافة العالمية بحوالي 3.2 مليار دولار أمريكي في عام 2023 وينمو بمعدل سنوي مركب يبلغ حوالي 5.8%، مدفوعًا بالطلب المستمر من قطاعات الأثاث وخزائن المطبخ وتجهيزات المكاتب. يتتبع الاستثمار في المعدات هذا النمو: تمثل ترقيات خطوط الطلاء حصة كبيرة من النفقات الرأسمالية لإنتاج نطاق الحافة، لا سيما مع تحرك الشركات المصنعة نحو مقاطع النطاق ذات اللمعان العالي والنسيج والبثق المشترك التي تتطلب معالجة سطحية أكثر دقة.
أنظمة طلاء شريط الحافة ليست فئة آلة واحدة. يعتمد نوع المعدات الصحيح على مادة الطلاء التي يتم تطبيقها، والركيزة، وسرعة الإخراج المطلوبة، وما إذا كان الطلاء مطبقًا على الوجه أو الظهر أو كلا سطحي شريط النطاق.
تستخدم آلات الطلاء الأسطوانية واحدة أو أكثر من لفات المطاط أو الفولاذ الدوارة لنقل طبقة الطلاء المقيسة على سطح النطاق أثناء مرورها عبر الماكينة. إنها التنسيق الأكثر استخدامًا على نطاق واسع في إنتاج نطاقات الحواف نظرًا لإنتاجيتها العالية وسمك الطبقة الرطبة المتسقة وتوافقها مع مجموعة واسعة من الطلاءات المستندة إلى الماء والمذيبات والطلاءات القابلة للمعالجة بالأشعة فوق البنفسجية. تتراوح سرعات الخطوط في أنظمة طلاء الأسطوانة الحديثة لنطاقات الحواف عادةً من 20 إلى 80 مترا في الدقيقة ، مع تكوينات متطورة تصل إلى 120 م/دقيقة للركائز البلاستيكية الرقيقة.
يؤدي الطلاء العكسي للأسطوانة - حيث تدور أسطوانة أداة التطبيق عكس اتجاه حركة الركيزة - إلى إنتاج طبقة أكثر سلاسة واستواءً من تطبيق اللفة الأمامية، ويفضل استخدام منتجات النطاقات شديدة اللمعان والتشطيب المرآة.

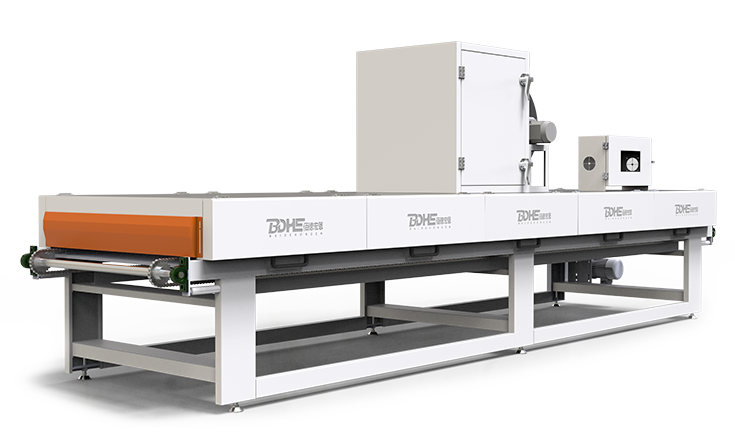

تطبق أنظمة الطلاء بالأشعة فوق البنفسجية ورنيشًا أو ورنيشًا منشطًا بواسطة البادئ الضوئي والذي يتم علاجه على الفور تحت التعرض لمصباح الأشعة فوق البنفسجية بدلاً من تبخر المذيبات أو التجفيف الحراري. وهذا يلغي طول نفق التجفيف من الخط، ويقلل من استهلاك الطاقة لكل متر طولي، وينتج سطحًا أكثر صلابة وأكثر مقاومة للمواد الكيميائية من الطلاءات التقليدية التي يتم تجفيفها بالهواء أو المعالجة بالفرن. تعد خطوط الأشعة فوق البنفسجية قياسية في إنتاج شريط الحواف PVC وABS المتميز حيث تعد مقاومة الخدش والاحتفاظ باللمعان من نقاط البيع الرئيسية.
يتكون خط طلاء نطاق الحافة بالأشعة فوق البنفسجية النموذجي من قسم تغذية، ومعالجة مسبقة (معالجة الإكليل أو اللهب لتعزيز الالتصاق على الركائز البلاستيكية)، وطبقة طلاء الأسطوانة أو الستارة، وبنك مصابيح المعالجة بالأشعة فوق البنفسجية (عادة 80-200 وات/سم زئبق أو مصابيح LED-UV)، وقسم تبريد قبل اللف. حلت أنظمة LED-UV محل مصابيح قوس الزئبق إلى حد كبير في المنشآت الجديدة منذ عام 2018 بسبب انخفاض مخرجات الحرارة، وعمر المصباح الأطول (> 20000 ساعة مقابل 1000-2000 ساعة للزئبق)، وغياب توليد الأوزون.
تطبق فئة متميزة من معدات طلاء شريط الحافة مادة لاصقة تذوب ساخنة (EVA، أو PUR، أو تركيبات هجينة) على السطح الخلفي لشريط الربط أثناء الإنتاج - مما يؤدي إلى إنشاء نطاقات حواف مُلصقة مسبقًا يمكن تنشيطها عند نقطة التطبيق بالحرارة بدلاً من الحاجة إلى وعاء غراء منفصل في آلة الربط. تعمل خطوط الطلاء الخلفي بسرعات أقل من خطوط الطلاء السطحي (عادةً 10-30 م/دقيقة) بسبب الحاجة إلى قياس دقيق للمادة اللاصقة والتبريد المتحكم فيه قبل اللف. لقد زاد الطلب على نطاقات الحواف المطلية بالخلف من PUR حيث يسعى مصنعو الأثاث إلى الحصول على أداء أقوى للسندات ومقاومة للرطوبة دون تعقيد إدارة وعاء الغراء PUR في الخط.
تطبق معدات الطلاء التمهيدي طبقات رقيقة لتعزيز الالتصاق - عادةً 2-8 جرامًا للمتر المربع - قبل الطلاء الزخرفي أو الوظيفي الأساسي. على ركائز PVC وABS، غالبًا ما يتم دمج التمهيدي مع معالجة تفريغ الهالة، مما يزيد من الطاقة السطحية إلى ما يزيد عن 40 ملي نيوتن/م ويضمن روابط طبقة الطلاء اللاحقة دون حدوث حفر أو عيوب عين السمكة. يتم دمج أنظمة التمهيدي بشكل متكرر كمحطة أولى في خط طلاء متعدد الممرات بدلاً من تثبيتها كوحدات مستقلة.
| نوع المعدات | التطبيق الأساسي | سرعة الخط النموذجية | طريقة المعالجة | أفضل ل |
|---|---|---|---|---|
| المغطي الأسطوانة | ورنيش السطح، التمهيدي، معطف اللون | 20-120 م/دقيقة | تجفيف بالهواء / بالفرن / بالأشعة فوق البنفسجية | PVC عالي الحجم، ABS، الميلامين |
| خط طلاء للأشعة فوق البنفسجية | تشطيب سطحي عالي اللمعان/غير لامع | 30-80 م/دقيقة | مصباح الأشعة فوق البنفسجية (الزئبق أو LED) | بولي كلوريد الفينيل الممتاز، أشرطة أكريليك |
| طبقة خلفية تذوب بالحرارة | تطبيق خلفي لاصق | 10-30 م/دقيقة | التبريد / التصلب | أشرطة EVA/PUR مُلصقة مسبقًا |
| التمهيدي / المعالجة المسبقة | تعزيز الالتصاق | مضمنة مع معطف الأساسي | تجفيف بالهواء / كورونا | ركائز بلاستيكية ذات طاقة سطحية منخفضة |
يعد اختيار معدات الطلاء الخاطئة لخط إنتاج النطاق الطرفي خطأً مكلفًا - سواء من حيث رأس المال أو من حيث مشاكل الجودة النهائية التي يولدها. المعلمات التالية هي التي تحدد غالبًا ما إذا كان الجهاز مناسبًا لتطبيق معين.
تعد القدرة على ضبط سمك الغشاء الرطب الدقيق والحفاظ عليه - والتي يتم قياسها عادةً بالميكرونات (μm) أو جرام لكل متر مربع (gsm) - معيار الأداء الأساسي. إن اختلاف وزن الطلاء الذي يزيد عن ±5% خلال عملية الإنتاج يخلق عدم تناسق واضح في اللمعان وتباين في الالتصاق في النطاقات النهائية. تحافظ آلات الطلاء الدوارة الحديثة التي تعمل بمحرك مؤازر على تحمل سماكة الفيلم في الداخل ±2–3% بسرعة الإنتاج الكاملة؛ قد تنحرف الآلات القديمة التي تعمل بالهواء المضغوط أو آلات الضبط اليدوي إلى ±10% أو أكثر، خاصة أثناء تغيرات السرعة.
تتراوح عروض نطاقات الحواف عادةً من 19 مم إلى 100 مم، مع كون 22 مم و35 مم و42 مم هي الأحجام التجارية الأكثر شيوعًا. يجب أن تستوعب معدات الطلاء نطاق العرض الكامل في مزيج الإنتاج دون الحاجة إلى تغييرات في اللفات أو إعادة أدوات كبيرة. يتطلب التعامل مع السُمك - بدءًا من شريط PVC الرقيق بسمك 0.4 مم إلى شرائح ABS أو الخشب الصلب بسمك 3 مم - ضغطًا قابلًا للضبط وأنظمة توجيه دخول/خروج تمنع تشوه الركيزة أو وضع علامات عليها.
يجب أن تتوافق مواد الأسطوانة وتكوين شفرة الطبيب وتصميم الوعاء مع كيمياء الطلاء. تتوافق الطلاءات ذات الأساس المائي مع معظم تركيبات اللفات المطاطية ولكنها تتطلب أوعية من الفولاذ المقاوم للصدأ ومكونات المضخة لمنع التآكل. تتطلب الأنظمة القائمة على المذيبات مركبات مطاطية مقاومة للمذيبات (عادةً EPDM أو Viton) ومواصفات كهربائية مقاومة للانفجار في منطقة الطلاء. تتطلب الطلاءات فوق البنفسجية حاويات غير شفافة للأشعة فوق البنفسجية حول منطقة المقلاة والأسطوانة لمنع المعالجة المبكرة، مما يسبب تغيرًا سريعًا في اللزوجة وانحراف وزن الطبقة.
بالنسبة للطلاءات المذيبة والمائية، يتم تحديد طول نفق التجفيف حسب سرعة الخط ومعدل تبخر الطلاء عند درجة حرارة الفرن المحددة. تجبر أقسام التجفيف الأصغر حجمًا الشركات المصنعة على تقليل سرعة الخط للتعويض، مما يؤدي إلى خفض سعة الإنتاج بشكل مباشر. كمعيار عام، تتطلب الطلاءات ذات الأساس المائي على أشرطة PVC بمعدل 60-80 م/دقيقة تقريبًا - طول الفرن 8-12 متر عند درجة حرارة 60-80 درجة مئوية مع تدفق هواء كافٍ لحمل بخار المذيب بعيدًا. تعمل خطوط الأشعة فوق البنفسجية على إزالة هذا القيد ولكنها تقدم الإدارة الحرارية لمصباح الأشعة فوق البنفسجية كمصدر قلق بديل.
إن ربط الحواف عبارة عن ركيزة ضيقة ورقيقة في كثير من الأحيان وتكون عرضة للتجول الجانبي وتغير التوتر الطولي أثناء مرورها عبر خط الطلاء. بدون التحكم النشط في الشد - اللفات الراقصة، أو أجهزة فك اللف المؤازرة القائمة على خلايا التحميل، أو أدلة الويب ذات الحلقة المغلقة - تتلقى منطقة الطلاء الركيزة بسرعات وزوايا مختلفة، مما ينتج عنه أنماط خطوط وتسرب طلاء الحواف. هذه مشكلة شائعة بشكل خاص مع أشرطة PVC الرفيعة (0.4-0.8 مم) بسرعات تزيد عن 40 م/دقيقة.
يتم نشر معدات طلاء شريط الحافة في تكوينين مختلفين بشكل أساسي - مضمنة كجزء من خط البثق أو الطباعة، أو غير متصلة بالإنترنت كعملية لاحقة مستقلة. ولهذا الاختيار آثار كبيرة على المرونة وتكلفة رأس المال وجدولة الإنتاج.
طلاء مضمنة يدمج محطة الطلاء مباشرة في خط بثق شريط الحافة أو خط الطباعة، مع تطبيق المعالجة السطحية قبل لف النطاق على لفة الإخراج. وهذا يلغي خطوة المعالجة المنفصلة ويقلل من خطر تلوث السطح بين الإنتاج والطلاء. يتمثل القيد في أن سرعة خط الطلاء يجب أن تكون متزامنة مع سرعة البثق أو الطباعة الأولية - إذا كانت غير متطابقة، فستتأثر جودة الطلاء أو يجب تقليل معدل البثق. تكون الأنظمة المضمنة أكثر فعالية من حيث التكلفة عندما يكون مزيج المنتجات ضيقًا وعمليات الإنتاج طويلة.
طلاء غير متصل تعمل كعملية منفصلة، حيث يتم عادةً أخذ لفات الجروح ذات النطاقات غير المطلية من التخزين وتشغيلها عبر خط طلاء مخصص. يؤدي هذا إلى فصل إنتاجية الطلاء عن إنتاجية البثق، مما يسمح بتغطية أنواع متعددة من الركائز على نفس الجهاز مع التحولات بين عمليات التشغيل، كما يتيح الطلاء كخدمة ذات قيمة مضافة لمصنعي النطاقات الخارجيين. تتطلب الخطوط غير المتصلة بالإنترنت مساحة أكبر وخطوة معالجة إضافية ولكنها توفر مرونة تشغيلية أكبر بشكل ملحوظ. تستخدم معظم عمليات طلاء النطاق الطرفي المخصصة - خاصة في الصين وألمانيا وإيطاليا حيث يكون الطلاء في كثير من الأحيان خدمة متعاقد عليها - تكوينات غير متصلة بالإنترنت.
هناك تطوران يعيدان تشكيل متطلبات معدات طلاء نطاق الحافة في دورة السوق الحالية.
الأول هو التكامل الطباعة النافثة للحبر الرقمية مع خطوط الطلاء. نظرًا لأن نطاقات الحواف المطبوعة رقميًا - حيث يتم تطبيق نمط الديكور بواسطة نفث الحبر بدلاً من الطباعة بالحفر أو الطباعة المطبوعية - تنتقل من مكان متخصص إلى سائد، يجب تكييف معدات الطلاء للعمل مع أنظمة الحبر الرقمية. تتطلب الأحبار الرقمية تركيبات تمهيدية محددة لتحقيق التحكم في اكتساب النقاط وكثافة اللون على الركائز البلاستيكية، ويجب أن تكون الطبقة العلوية للأشعة فوق البنفسجية المطبقة بعد الطباعة واضحة بصريًا وغير صفراء للحفاظ على دقة اللون طوال فترة خدمة المنتج. وقد أدى ذلك إلى زيادة الطلب على محطات طلاء UV LED المجهزة خصيصًا لتطبيقات ما بعد الطباعة الرقمية.
الاتجاه الثاني هو التحول نحو تركيبات طلاء منخفضة المركبات العضوية المتطايرة وذات أساس مائي استجابة لتشديد التنظيم البيئي في الاتحاد الأوروبي، والصين (معايير GB/T)، وعلى نحو متزايد في أمريكا الشمالية. الطلاءات فوق البنفسجية ذات الأساس المائي - والتي تجمع بين مزايا المذيبات المنخفضة للكيمياء القائمة على الماء مع العلاج الفوري للأشعة فوق البنفسجية - أصبحت الآن قابلة للتطبيق تجاريًا لتطبيقات نطاق الحافة ويتم تحديدها في تركيبات خطوط الطلاء الجديدة حيث كانت الأنظمة القائمة على المذيبات هي النظام الافتراضي في السابق. يستجيب مصنعو المعدات بأقسام رطبة من الفولاذ المقاوم للصدأ، وأنظمة تدفق هواء محسنة للفرن، وتكوينات مصابيح الأشعة فوق البنفسجية المحسنة لمحتوى الماء العالي وكيمياء البادئ الضوئي المختلفة لهذه التركيبات.
